太赫兹波（THz波）是指频率在0.1-10THz（波长介于30μm-3mm）的电磁波，位于微波与红外光之间，兼具两者特性，
让太赫兹技术成为无损检测领域的“理想探针”，既能“看穿”物体，又能“识别”成分，且安全无破坏。
穿透性 ： 可穿透纸张、织物、塑料、陶瓷等非金属材料，却对金属、水等物质敏感，形成天然“对比度”。
安全性 ： 光子能量仅为X射线的百万分之一，无电离辐射，对人体和材料无损伤。
指纹谱特性 ： 许多分子的振动、转动能级跃迁恰好落在太赫兹频段，可通过特征吸收谱识别物质成分，如蛋白质、炸药、半导体材料等。

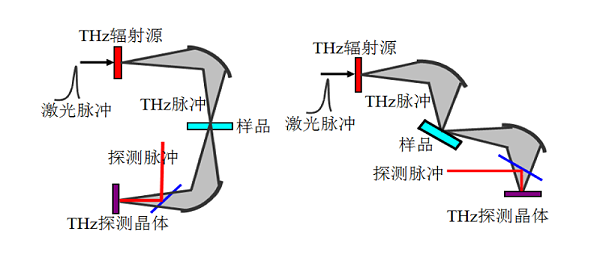

太赫兹时域光谱技术 ，其基本原理就是利用飞秒脉冲产生并探测时间分辨的THz电场，通过傅立叶变换获得被测物品的光谱信息，进而可以通过特征频率对物质结构、物性进行分析和鉴定。
1. 新能源汽车涂层检测，让“隐形缺陷”无所遁形

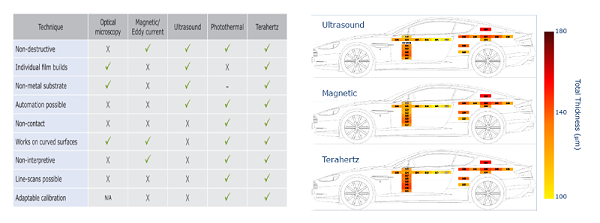

新能源汽车的车身涂层需要兼顾防腐、美观与轻量化，传统检测手段（如超声、X射线）难以兼顾效率与精度，而太赫兹技术可以通过以下优势实现突破：
-
多层涂层同步测量 ：利用太赫兹脉冲的时域反射特性，可精准区分底漆、中涂、面漆的厚度，精度达微米级，避免涂层过厚增加重量或过薄导致腐蚀。
-
缺陷识别 ：对涂层下的气泡、裂纹、异物等缺陷敏感，通过反射信号的时间差和强度变化，快速定位缺陷位置与大小，提升车身质量控制效率。
-
在线检测 ：设备可集成于生产线，实现“边生产边检测”，减少停机时间，适配新能源汽车大规模制造需求。
2.电池电极检测，守护“能量心脏”的安全底线

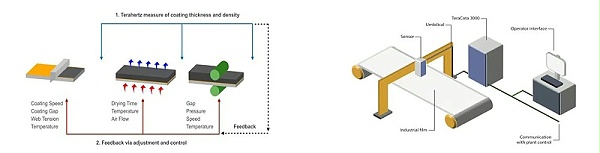

锂电池电极的均匀性、缺陷直接影响电池寿命与安全性。太赫兹技术为电极检测提供全新方案：
-
电极涂层厚度测量 ：太赫兹波可穿透铝箔/铜箔集流体，通过反射信号计算正负极活性物质涂层厚度，精度优于±1μm，确保电极一致性。
-
内部缺陷检测 ：对电极中的裂纹、孔洞、分层等缺陷敏感，通过太赫兹成像技术生成二维/三维图像，直观显示缺陷分布，避免电池短路风险。
-
无损检测 ：无需拆解电池，可在封装后直接检测，适用于动力电池生产全流程质量监控。
3.半导体晶圆与封测检测：芯片制造的“显微镜”

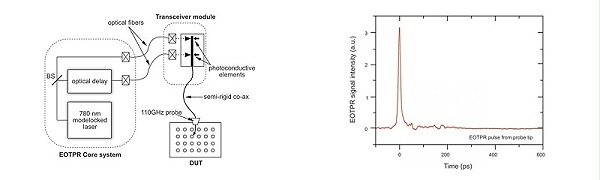

半导体产业对精度要求极高，太赫兹技术在晶圆加工、封装测试环节展现独特价值：
-
晶圆厚度与缺陷检测 ：太赫兹波可穿透硅片，测量晶圆厚度均匀性（精度达纳米级），同时识别内部微裂纹、杂质等缺陷，提升芯片良率。
-
封装内部结构成像 ：对芯片封装内的焊点、引线、空洞等进行三维成像，检测焊点虚焊、引线断裂等问题，避免封装后失效。
-
材料特性分析 ：通过太赫兹光谱分析半导体材料的载流子浓度、迁移率等参数，为工艺优化提供数据支持。
尽管前景广阔，太赫兹技术仍面临挑战，包括： 穿透深度有限，
对含水物质（如人体组织、潮湿材料）穿透能力弱，需结合其他技术互补； 设备成本与体积，
传统太赫兹源和探测器依赖复杂光学系统，成本高、体积大，需向小型化、低成本方向发展； 成像速度，
高分辨率成像需逐点扫描，速度慢，需开发并行探测技术（如太赫兹焦平面阵列）。

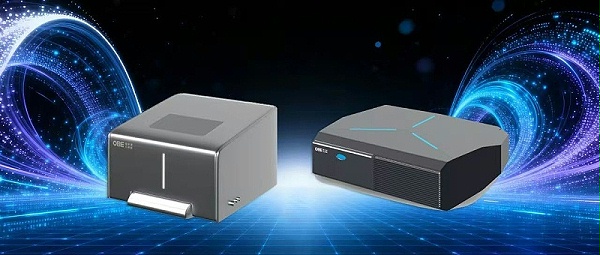

包括OBE在内的太赫兹技术研发企业，正在努力实现
太赫兹源、探测器及算法的突破，
推动太赫兹技术向 “更准、更快、更便携”发展。
未来，太赫兹无损检测技术将与AI、物联网结合，实现检测数据实时分析与智能决策，推动智能制造。太赫兹技术正从“实验室黑科技”走向“工业刚需工具”，将在新能源、半导体等领域持续释放潜力，成为推动科技进步的重要力量。
